石英砂色選機的組成系統

  從石英砂色選機的工作原理和工作過程來看,主要由供料系統、光電檢測系統、伺服系統、氣動系統四部分組成。

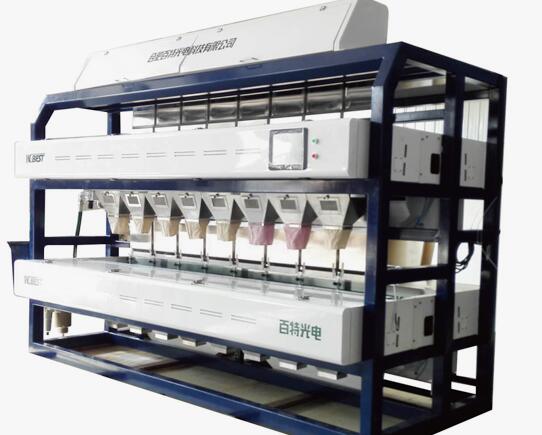

石英砂色選機

  供料系統

  供料系統的作用是為光電檢測系統的觀察檢測和伺服系統的分選工作提供保障。供料系統將物料均勻地鋪在傳送帶上，保證物料顆粒特征都能在表面漏出來，使其運動速度保持相對穩定，全部被光電檢測系統檢測。供料系統的結構是由傳送帶加上料斗組成。

  光電檢測系統

  光電檢測系統是色選機的關鍵部分，其作用主要是對物料進行光學檢測，為分選系統準確無誤地提供物料的光學信息。在判定被測物料是否合格，是否要剔除之前，須先對合格品與次品的光譜特性曲線進行分析。如果在某段光譜中，合格品與次品的反射光透射光或激發的熒光強度值存在著明顯的差異，則該段光譜可用作檢測分選，這種選用一段光譜對物料進行檢測分選的光電色選機，稱為單色光檢測色選機。

  光電色選機的光學檢測系統主要由光源、背景板、接收器和鏡頭等光學元件及相關輔助裝置組成。

  其中的接收器，又被稱為光電接收器或光傳感器。一般布置在光電檢測系統的觀測面上，可將投射到接收面上的光信號轉換成電信號。色選機大多采用電荷耦合器件(Charge Coupled Device，簡稱CCD)作為光學接收器。CCD圖像傳感器應用非常廣泛，它可和光電檢測系統、微處理機結合可組成各種檢測裝置。

  分選系統

  分選系統的作用主要是把光電檢測系統檢測發現的次品從物料中剔除，它由伺服系統、帶吸管的執行器和氣動系統組成。物料顆粒從檢測點運動到分選點時，執行器也運動到相應位置，并在雜質到達執行器的位置時使雜質被和氣動系統相連的吸管吸走，合格品沿正常運動軌道落入合格品槽。
